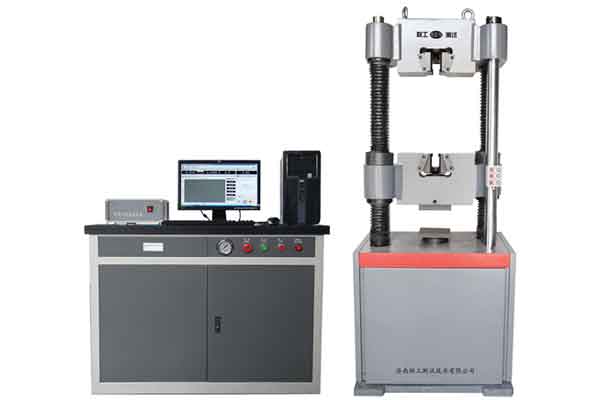

微机控制电液伺服试验机
产品特点
1、主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验.
2、试验过程由液压伺服控制,无需手动开关送油与回油阀,实现了自动试验.
3、上试验空间用于拉伸试验,下试验空间可用于试样的压缩、弯曲和剪切试验(需增加相应辅具).
4、采用油缸下置式主机,间隙密封油缸采用珩磨油缸,油压传感器测力.
5、自动液压夹紧系统,装夹试样方便,稳定性好.
6、试验操作和数据处理符合GB228-2010《室温材料金属拉伸试验方法》的要求.
7、琴台式控制柜,一体式油源设计使整机结构更加紧凑合理,减少占地面积.
8、手动控制试验过程(用于试验的加荷、卸载),计算机显示相关数据并可打印相关曲线和报表.
技术参数
测力范围 |
4%～100%FS |
试验力示值相对误差 |
优于示值的±1% |
变形精度 |
优于示值的±1% |
试验力值分辨率 |
0.01KN |
变形分辨率 |
0.001mm |
拉伸空间 |
600mm |
压缩空间 |
≥500(mm) |
活塞行程 |
200mm |
夹持方式 |
液压自动夹紧 |
上下压板尺寸 |
Φ160mm(另选204×204) |
变形测量装置 |
光电编码器或者电子引伸计 |
选型表
型号 |
WAW-300B |
WAW-600B |
WAW-1000B |
WAW-300C |
WAW-600C |
WAW-1000C |
试验力(KN) |
300 |
600 |
1000 |
300 |
600 |
1000 |
传动方式 |
链条传动 |
涡轮蜗杆传动 |
||||
圆试样夹持直径(mm) |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ60 |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ60 |
扁试样夹持直径(mm) |
0-15 |
0-15 |
0-20 |
0-15 |
0-15 |
0-20 |
总功率(KW) |
2 |
2.1 |
2.5 |
2 |
2.1 |
2.5 |
