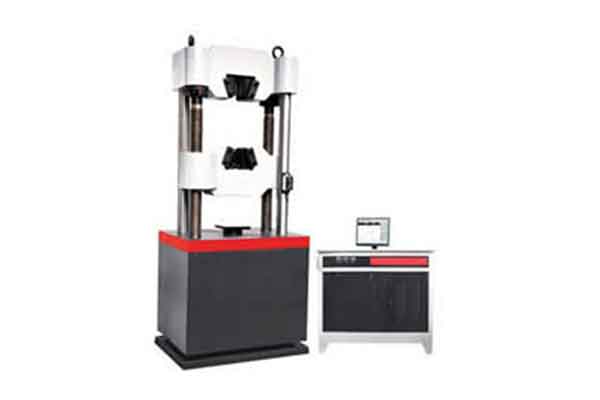

产品特点
1、主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验.
2、上试验空间用于拉伸试验,下试验空间可用于试验的压缩、弯曲和剪切试验(需增加相应辅具).
3、下横梁升降采用摆线轮减速机、链轮、链条、丝杠副传动,实现拉伸、压缩空间的调整.
4、主机采用油缸下置式主油缸采用珩磨油缸,油压传感器测力(精密级需加负荷传感器测力,属于额外配置).
5、自动液压夹紧系统,装夹试样方便,稳定性好.配置相关附具可完成钢筋,金属试样、钢绞线(主机需改动),电缆,紧固件,混凝土等样品的试验.
6、一体式油源设计使整机结构紧凑合理,减少占地面积.
7、可提供手动和自动双控系统.自主选择操作方式/
8、适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域.
9、试验操作和数据处理符合GB22/-2010《室温材料 金属拉伸试验方法》要求.
技术参数
测力范围 |
4%～100%FS |
试验力示值相对误差 |
优于示值的±1% |
变形精度 |
优于示值的±1% |
试验力值分辨率 |
0.01KN |
变形分辨率 |
0.001mm |
拉伸空间 |
600mm |
压缩空间 |
≥500(mm) |
活塞行程 |
200mm |
夹持方式 |
液压自动夹紧 |
上下压板尺寸 |
Φ160mm(另选204×204) |
变形测量装置 |
光电编码器或者电子引伸计 |
选型表
型号 |
AUM-300B |
AUM-600B |
AUM-1000B |
DUM-300C |
DUM-600C |
DUM-1000C |
试验力(KN) |
300 |
600 |
1000 |
300 |
600 |
1000 |
立柱与丝杠 |
二立柱二丝杠 |
四立柱二丝杠 |
||||
拉伸空间(mm) |
550 |
550 |
650 |
550 |
550 |
650 |
圆试样夹持直径(mm) |
Φ10-Φ32 |
Φ13-Φ40 |
Φ26-Φ60 |
Φ10-Φ32 |
Φ13-Φ40 |
Φ26-Φ60 |
扁试样夹持直径(mm) |
0-15 |
0-30 |
0-40 |
0-15 |
0-30 |
0-40 |
总功率(KW) |
2.5 |
2.5 |
3 |
2.5 |
2.5 |
3 |
