产品特性
机型小巧

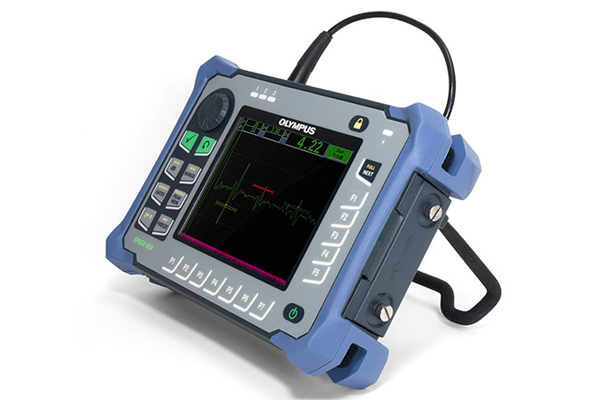

EPOCH 650仪器宽大的全VGA透反显示屏与数字式高动态范围接收器相结合,可在大多数光线条件下显示稳定、醒目的A扫描图像.EPOCH 650仪器设计符合EN12668-1标准的要求,并提供标配和选购探伤功能.多种机载报告制作工具以及数据的归档系统，可轻松地收集并报告高质量的检测数据.这款仪器设计符合人体工程学的要求,可以用于各种检测环境中.仪器灵活PerfectSquare脉冲发生器及其数量众多的数字式滤波器,有助于完成大多数检测应用.EPOCH 650数字式超声探伤仪兼具操作直观、小巧便携仪器的特性.
机型设计适用于大多数检测环境
EPOCH 650仪器适用于从实验室工作台上的检测到条件艰苦且危险的户外检测的大多数检测环境.EPOCH 650仪器的飞梭旋钮符合IP66评级标准,其浏览键区符合IP67评级标准.此外,仪器还通过了有关环境标准中的严格测试.
简单、舒适的操作
EPOCH 650仪器的设计着重于通过操作简便的基本仪器提供好的探伤性能.且直观、实用,无论经验丰富还是初涉行业的超声检测人员都可以得心应手地使用.
简洁直观的用户界面
EPOCH 650仪器提供简单的菜单结构,方便了仪器设置、校准及软件功能调整等操作,其EPOCH品牌标志性的快捷键可访问重要的检测功能,如：增益、闸门调整、屏幕冻结及文件保存.EPOCH 650仪器直观的用户界面支持多种语言,可供任何水平的操作人员使用.
全屏模式下明亮的VGA显示
EPOCH 650仪器配备一个全VGA(640 × 480像素)分辨率的显示屏.其横宽竖窄的面板设计优化了出现在高质量显示屏上的Ａ扫描的大小及可读性.其显示屏使用透反技术,在光线较暗的室内使用强背光,在阳光直射的情况下使用环境光作为假背光,因此在大多数情况下都可以提供清晰的图像.其全屏模式进一步增强了屏幕图像鲜明清晰,而且可提供EPOCH系列探伤仪中大的A扫描!
有助于导航的选项
为了不同用户的需要与偏好,EPOCH 650仪器提供两种硬件配置：
飞梭旋钮
EPOCH 650仪器的飞梭旋钮与确定键和退出键一起使用,可以对参数值进行粗调或细调.在检测过程中,可以将飞梭旋钮锁住,以避免参数值被意外修改.这种配置为喜欢使用旋钮调整参数的用户提供了流畅切换参数值的方法.
浏览键区
EPOCH 650仪器浏览键区的向上、向下箭头键用于粗调参数,向左和向右箭头键用于细调参数.浏览键区还包含其它几个功能及常用参数,如：增益、保存、确定键及退出键.
产品特点
1、设计符合EN12668-1标准的要求 2、PerfectSquare可调方波脉冲发生器
3、全屏A扫描模式 4、数字式高动态范围接收器
5、用于加强信噪比的30个数字式滤波器 6、2kHz脉冲重复频率(PRF),用于快速扫查
7、飞梭旋钮或浏览键区，用于调整配置 8、阳光下可读的宽大、全VGA显示屏
9、使用电池可工作15小时以上 10、标准动态DAC/TCG和机载DGS/AVG
11、多个机载报告格式 12、microSD存储卡，用于数据传输
13、带有编码B扫描的可选腐蚀模块软件 14、USB(OTG)端口,用于与PC机通信
15、报警和VGA输出 16、可选模拟输出
技术参数
| 外形尺寸(宽×高×厚) | 236mm×167mm×70mm | |
| 重量 | 1.6公斤,包括锂离子电池 | |
| 键区 | 英文、日文、中文 | |
| 语言 | 英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语 | |
| 探头接口 | BNC接口或LEMO接口 | |
| 一般规格 | 数据存储 | 机载100000个ID编码，可插拔2 GB microSD卡(标准) |
| 电池类型 | 单个锂离子电池,可充电,标准型 | |
| 电池供电时间 | 15小时到16小时(锂离子) | |
| 电源要求 | AC主电源：100VAC ～ 120VAC、200VAC ～ 240VAC，50Hz ～ 60Hz | |
| 显示器类型 | 全VGA(640 × 480像素)透反彩色LCD，60Hz更新速率 | |
| 显示屏尺寸 | (宽 x 高,对角线)117mm × 89mm，146mm | |
| 脉冲发生器 | 可调方波 | |
| PRF | 10Hz~2000Hz,增量为10Hz. | |
| 脉冲发生器 | 能量设置 | 100V、200V、300V或400V. |
| 脉冲宽度 | 25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术。 | |
| 阻尼 | 50、100、200、400Ω | |
| 增益 | 0 ～ 110dB | |
| 输入信号 | 20V p-p | |
| 接收器输入阻抗 | 400Ω ±5% | |
| 接收器带宽 | 0.2MHz ～ 26.5MHz，–3dB | |
| 接收器 | 数字式滤波器设置 | 30个标准数字式滤波器设置。 7个符合EN12668-1:2010标准的滤波设置(0.2-10MHz、2.0-21.5MHz、8.0-26.5MHz、0.5-4 MHz、0.2-1.2MHz、1.5-8.5MHz和5-15MHz) |
| 检波 | 全波、正半波、负半波、射频波 | |
| 系统线性 | 水平：±0.5% FSW | |
| 分辨率 | 0.25% FSH,放大器精度为±1dB. | |
| 抑制 | 0～80%满屏高,带有可视警告. | |
| 波幅测量 | 0～110%满屏高,分辨率为0.25%. | |
| 测量速率 | 在所有模式下,相当于PRF. | |
| 自动校准 | 声速、 零位偏移、垂直声束(第一个底面回波或回波到回波)、角度声束(声程或深度) | |
| 检测模式 | 脉冲回波、双晶或穿透 | |
| 单位 | 毫米、英寸或微秒 | |
| 校准 | 范围 | 3.36mm~13388mm,5,900m/s |
| 声速 | 635m/s~15240m/s | |
| 零位偏移 | 0~750μs | |
| 显示延迟 | -59mm~13401mm,钢中纵波声速 | |
| 折射角度 | 0°～90°，增量为0.1°. | |
| 测量闸门 | ２个完全独立的闸门，用于波幅和渡越时间(TOF)测量。 | |
| 闸门起点 | 在整个显示范围内可变. | |
| 闸门 | 闸门宽度 | 在从闸门起点到显示范围的终点之间的区域内可变. |
| 闸门高度 | 在2%~95%满屏高范围内可变. | |
| 报警 | 正阈值和负阈值，深度(闸门1和闸门2) | |
| 测量显示位置 | 5个位置(手动或自动选择) | |
| 闸门(1和2) | 厚度、声程、投射、深度、波幅、渡越时间 | |
| 回波到回波 | 标准闸门2到闸门1，可选界面闸门跟踪 | |
| 其它测量 | DGS/AVG的上冲值(dB）、DGS/AVG的ERS(等效反射体大小)、AWS D1.1/D1.5的A、B、C和D值定级、抑制值、回波到参考dB值. | |
| 测量 | DAC/TCG | 标准 |
| DAC点 | 多达50个点,110dB动态范围 | |
| 特殊DAC模式 | 自定义DAC(6条曲线),20%~80%视图 | |
| 曲面校正 | 用于角度声束测量的标准外径或棒材校正. | |
| 腐蚀(可选) | 236mm×167mm×70mm |
