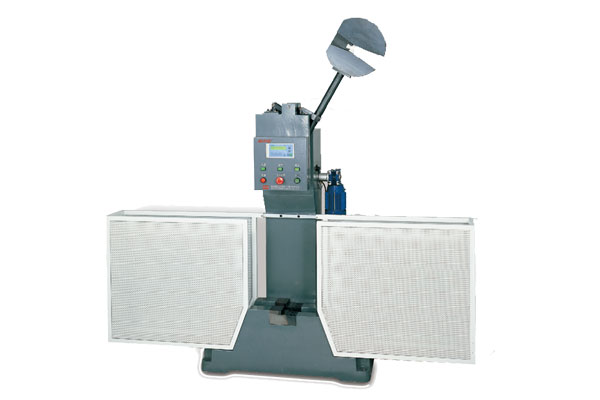

ZBC3000金属摆锤式冲击试验机
设备构成
设备由主机架、摆锤、挂摆装置、传动系统、能量显示装置、安全防护装置、电器控制系统等部分组成
产品特点
1、轴承摩擦力小,空摆冲击吸收功小于0.3%.
2、采用标准双级减速机替代老式摆锤复杂的传动系统,效率高,避免传动故障.
3、挂摆装置采用缓冲设计,避免挂摆时的冲击及对它可能造成的损伤,摆锤落角不变.
4、摆轴采用简支梁方式支承,结构简单,加工精度高.
5、圆形摆体设计,降低风阻.冲击刀采用螺钉紧固楔形压块安装,更换简单方便.高刚性插头及摆杆,防止摆锤在冲击完试样后在轴向和径向上的抖动.
6、采用工业用PLC控制系统控制摆锤动作,旋转编码器来获取摆锤的实时位置,系统稳定、可靠,数据准确.(指针式除外)
7、中文文本显示器可实时显示摆锤角度和试验结果,方便的输入各种参数,操作简单.(指针式除外)
技术参数
| 型号 | ZBC3152 | ZBC3302 | ZBC3452 | |
| 冲击能量 | 150J | 300J | 450J | |
| 摆锤力矩(冲击常数) | 80.3848N•m | 160.7695N•m | 241.1543N•m | |
| 角度分辨力 | 0.1/0.025° | |||
| 摆锤预扬角 | 150° | |||
| 摆锤中心至冲击点(试样中心)距离 | 750mm | |||
| 冲击速度 | 5.2m/s | |||
| 试样支座跨距 | 40mm | |||
| 试样支座端部圆弧半径 | 1-1.5mm | |||
| 试样支座支承面前倾角 | 0° | |||
| 试样支座支承面后倾角 | 11°±1° | |||
| 冲击刀圆弧半径 | 2～2.5mm | |||
| 冲击刀夹角 | 30° | |||
| 冲击刀厚度 | 16mm | |||
| 试样规格 | 55mm×10mm×10mm; 55mm×10mm×7.5mm;55mm×10mm×5mm | |||
| 试验机外形尺寸 | 1950×575×1460mm | |||
| 试验机净重 | 约600Kg | |||
| 功率 | 800W | |||
| 主机电源 | 交流三相五线380V±10%，50Hz，1KW | |||
| 环境条件 | 周围环境无腐蚀介质,无震动,无强电磁场干扰. | |||
主要型号
ZBC3152-A、ZBC3302-A、ZBC3452-A
ZBC3152-BE、ZBC3302-BE、ZBC3452-BE
ZBC3152-CE、ZBC3302-CE、ZBC3452-CE
注：A 表示指针式、B 表示液晶式、C 表示微机式、E表示触摸屏
